Acciaio strutturale non legato con superficie bugnata ad alta aderenza.
Norma
EN 10025-2
Numero identificativo
1.0038
Classificazione
–
Tipologia
Acciaio non legato
Stato di laminazione
AR – Grezzo di laminazione
Descrizione sintetica
Acciaio strutturale non legato con superficie bugnata ad alta aderenza.
Applicazione d’uso

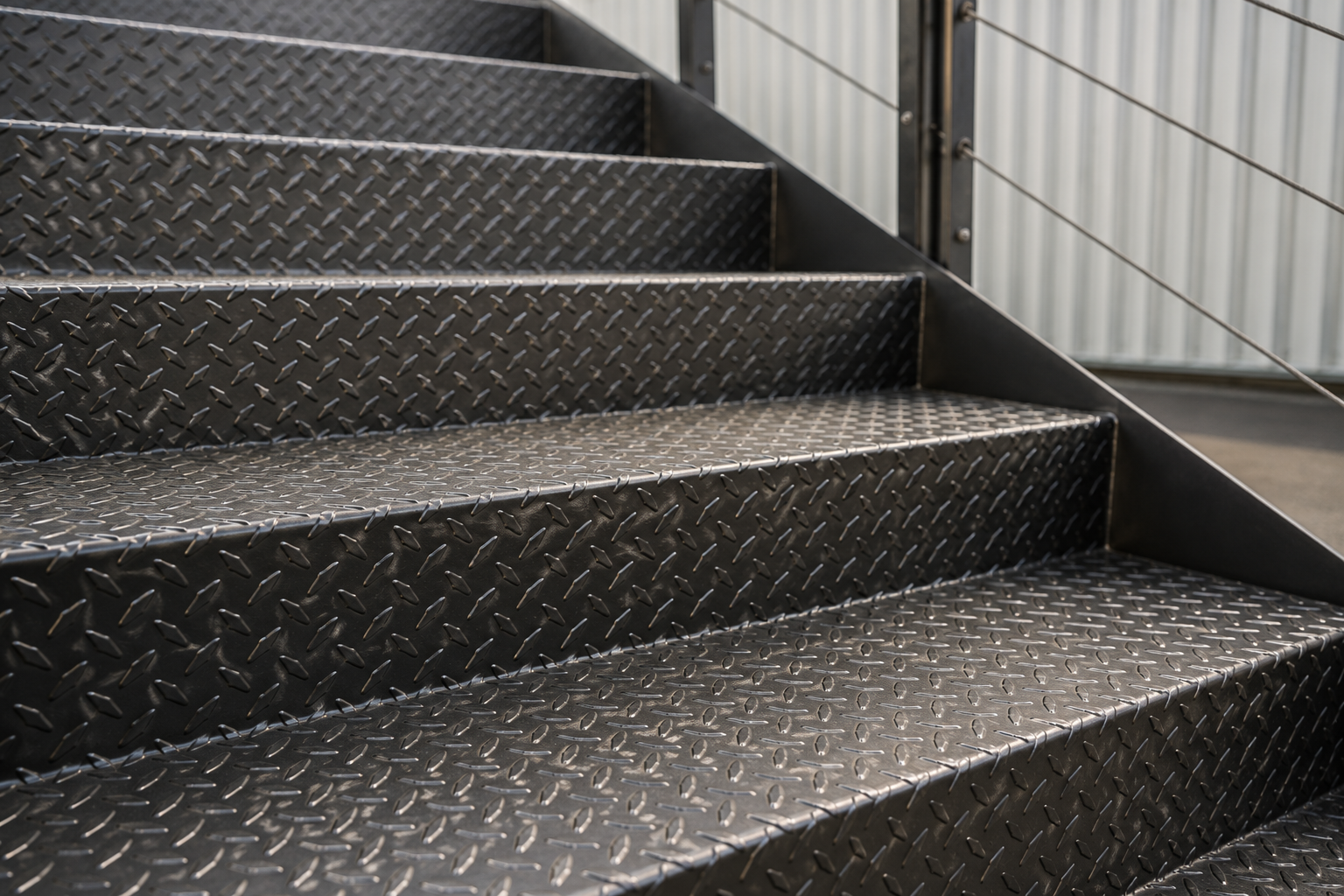

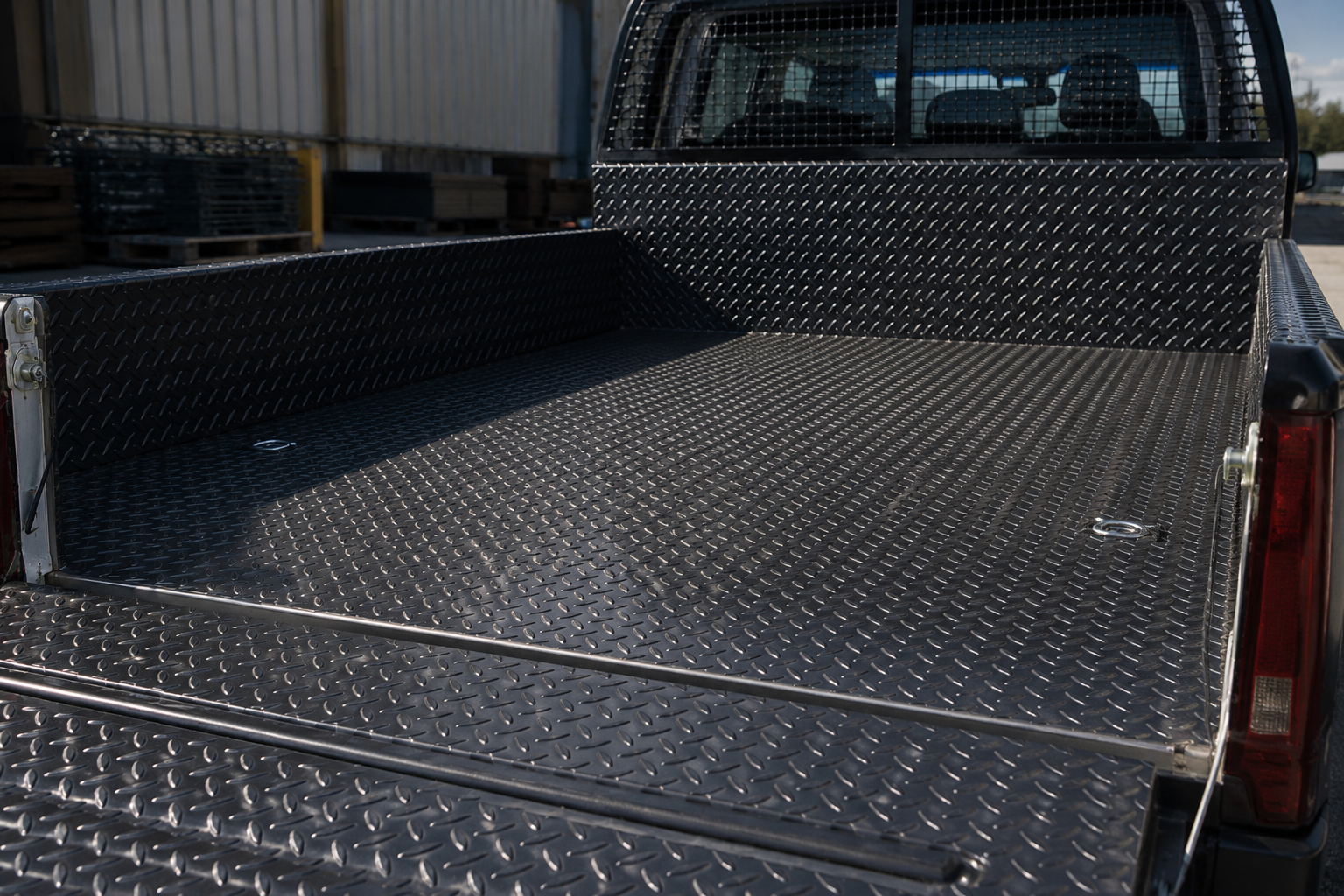

Pavimentazioni industriali, passerelle, rampe, gradini, pianali per automezzi, pedane, piattaforme e carpenteria metallica.
Sagomario standard
| S235JR bugnato | 1000 | 1250 | 1500 | 2000 |
|---|---|---|---|---|
| 3 + 2 | ● | ● | ● | |
| 4 + 2 | ● | ● | ● | |
| 5 + 2 | ● | ● | ● | ● |
| 6 + 2 | ● | |||
| 8 + 2 | ● | |||
| 10 + 2 | ● | ● | ||
| 12 + 2 | ||||
| 15 + 2 |
Composizione Chimica
Standard da norma
| Elemento | Valore |
| C (%) | ≤ 0,17 |
| Si (%) | |
| Mn (%) | ≤ 1,40 |
| P (%) | ≤ 0,035 |
| S (%) | ≤ 0,035 |
| AI (%) | |
| Nb (%) | |
| Ti (%) | |
| V (%) | |
| Mo (%) | |
| Cu (%) | ≤ 0,55 |
| Elemento | Valore |
| Cr (%) | |
| Ni (%) | |
| N (%) | ≤ 0,012 |
| B (%) | |
| Nb+Ti+V (%) | |
| Cr+Mo+Ni (%) | |
| Ni+Cr+Cu+Mo (%) | |
| C.E.V. (%) | ≤ 0,35* |
* = per spessori in mm ≤ 30
C.E.V. (%) = C+(Mn/6)+[(Cr+Mo+V)/5]+[(Ni+Cu)/15]
Proprietà Meccaniche
Secondo UNI EN 10025
| Caratteristiche Meccaniche | Direzione | Spessori | Valori |
| Re (MPa) | T | ≤ 16 | ≥ 235 |
| > 16 ≤ 40 | ≥ 225 | ||
| Rm(MPa) | T | < 3 | 360-510 |
| > 16 ≤ 100 | 360-510 | ||
| A80 (%) | T | ≤ 1 | ≤ 1 |
| > 1 ≤ 1,5 | > 1 ≤ 1,5 | ||
| > 1,5 ≤ 2 | > 1,5 ≤ 2 | ||
| > 2 ≤ 2,5 | > 2 ≤ 2,5 | ||
| > 2,5 < 3 | > 2,5 < 3 | ||
| L | ≤ 1 | 17 | |
| > 1 ≤ 1,5 | 18 | ||
| > 1,5 ≤ 2 | 19 | ||
| > 2 ≤ 2,5 | 20 | ||
| > 2,5 < 3 | 21 | ||
| A5 (%) | T | ≥ 3 ≤ 40 | 24 |
| L | ≥ 3 ≤ 40 | 26 | |
| Bend Test 180° | |||
| KV 20°C (J) | T | ≤ 150 | ≥ 27* |
| KV 0°C (J) | |||
| KV -20°C (J) | |||
| KV -40°C (J) | |||
| KV -50°C (J) |
* = Opzione della norma
t = spessore in mm della provetta per la prova di piegamento
L = Prove di trazione effettuate su provette longitudinali
T = Prove di piega effettuate su provette trasversali
Tolleranze
Tolleranze sulle dimensioni e sulla forma UNI EN 10051
Aspetto superficiale UNI EN 10163-2
Certificazioni
EN10204-3.1 CE / Dichiarazione di Prestazione
