Acciaio strutturale S350GD conforme EN 10346 con rivestimento Magnelis® ZM310 zinco-alluminio-magnesio ad elevata protezione contro la corrosione, indicato per applicazioni strutturali in ambienti aggressivi.
Norma
EN 10346
Numero identificativo
1.0529
Classificazione
Acciaio strutturale zincato con rivestimento metallico Magnelis® (Zn-Al-Mg)
Tipologia
Acciaio basso legato ad alta resistenza con rivestimento ZM310
Stato di laminazione
Laminato a freddo e rivestito in continuo per immersione a caldo
Descrizione sintetica
Acciaio strutturale S350GD conforme EN 10346 con rivestimento Magnelis® ZM310 zinco-alluminio-magnesio ad elevata protezione contro la corrosione, indicato per applicazioni strutturali in ambienti aggressivi.
Applicazione d’uso

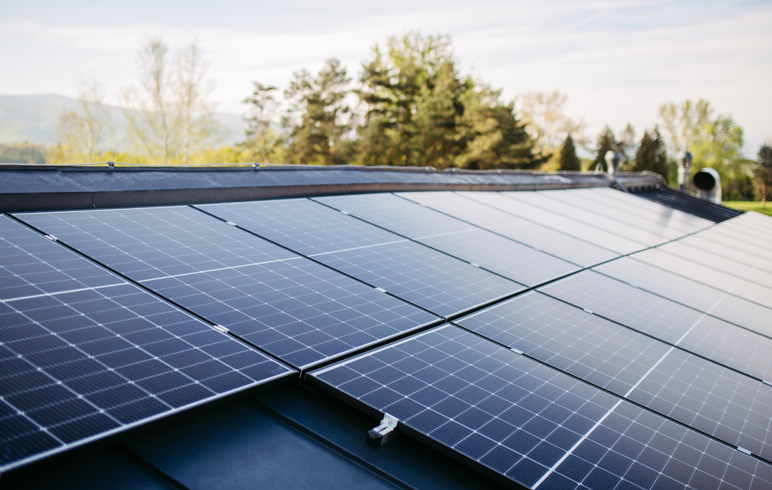

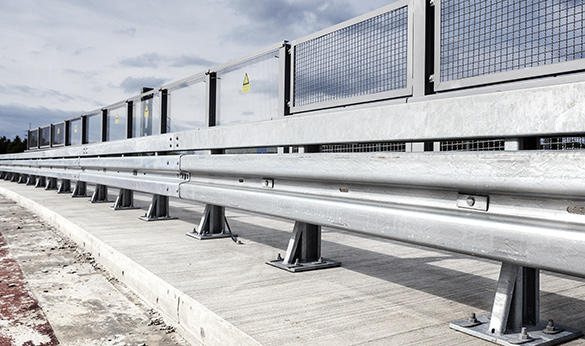

Edilizia civile e industriale, agricoltura, strutture di supporto impianti solari, intelaiature leggere di acciaio per costruzioni, infrastrutture stradali.
Sagomario standard
| S350GD + ZM310 | 1000 | 1250 | 1500 |
|---|---|---|---|
| 0,6 | |||
| 0,8 | ● | ||
| 1 | |||
| 1,2 | ● | ||
| 1,5 | ● | ||
| 2 | ● | ||
| 3 | ● | ||
| 4 | ● |
| Rivestimento standard | Sagomario |
|---|---|
| ZM120 | |
| ZM175 | |
| ZM200 | |
| ZM250 | |
| ZM310 | ● |
| ZM430 |
Composizione Chimica
Standard da norma
| Elemento | Valore |
| C (%) | ≤ 0,20 |
| Si (%) | ≤ 0,60 |
| Mn (%) | ≤ 1,70 |
| P (%) | ≤ 0,100 |
| S (%) | ≤ 0,045 |
| AI (%) | |
| Nb (%) | |
| Ti (%) | |
| V (%) | |
| Mo (%) | |
| Cu (%) |
| Elemento | Valore |
| Cr (%) | |
| Ni (%) | |
| N (%) | |
| B (%) | |
| Nb+Ti+V (%) | |
| Cr+Mo+Ni (%) | |
| Ni+Cr+Cu+Mo (%) | |
| C.E.V. (%) |
C.E.V. (%) = C+(Mn/6)+[(Cr+Mo+V)/5]+[(Ni+Cu)/15]
Proprietà Meccaniche
| Caratteristiche Meccaniche | Direzione | Spessori | Valori |
| Rm (MPa) | L | ≥ 0,45 – 0,50 ≤ | ≥420 |
| ≥ 0,50 – 0,70 ≤ | |||
| ≥ 0,70 – 6,00 ≤ | |||
| Re (MPa) | L | ≥ 0,45 – 0,50 ≤ | ≥350 |
| ≥ 0,50 – 0,70 ≤ | |||
| ≥ 0,70 – 6,00 ≤ | |||
| A80 (%) | L | ≥ 0,45 – 0,50 ≤ | ≥ 12 |
| ≥ 0,50 – 0,70 ≤ | ≥ 14 | ||
| ≥ 0,70 – 6,00 ≤ | ≥ 16 | ||
| r90 | L | ≥ 0,45 – 0,50 ≤ | – |
| ≥ 0,50 – 0,70 ≤ | |||
| ≥ 0,70 – 6,00 ≤ | |||
| n90 | L | ≥ 0,45 – 0,50 ≤ | – |
| ≥ 0,50 – 0,70 ≤ | |||
| ≥ 0,70 – 6,00 ≤ |
L = Prove di trazione effettuate su provette longitudinali
T = Prove di piega effettuate su provette trasversali
| Rivestimento | Peso (g/m2) | Spessore (цm per lato)* |
|---|---|---|
| ZM120 | 120 | 10 |
| ZM175 | 175 | 14 |
| ZM200 | 200 | 16 |
| ZM250 | 250 | 20 |
| ZM310 | 310 | 25 |
| ZM430 | 430 | 35 |
*La densità del rivestimento Magnelis è 6,2 g/cm3
Tolleranze
Tolleranze sulle dimensioni e sulla forma UNI EN 10051
Certificazioni
EN 10204-3.1
